Выбор осциллографа может показаться сложной задачей, особенно для тех, кто только начинает работать с электроникой. Осциллограф — это важный инструмент, который позволяет визуализировать электрические сигналы, анализировать их форму, частоту и амплитуду. В этом руководстве мы рассмотрим ключевые параметры, на которые стоит обратить внимание при выборе осциллографа.
Полоса пропускания: что это и почему это важно?
Полоса пропускания — это максимальная частота сигнала, которую осциллограф может корректно измерить. Она измеряется в мегагерцах (МГц) и определяет, насколько высокочастотные сигналы вы сможете анализировать. Например, если вы работаете с цифровыми схемами или высокочастотными сигналами, вам потребуется осциллограф с широкой полосой пропускания.

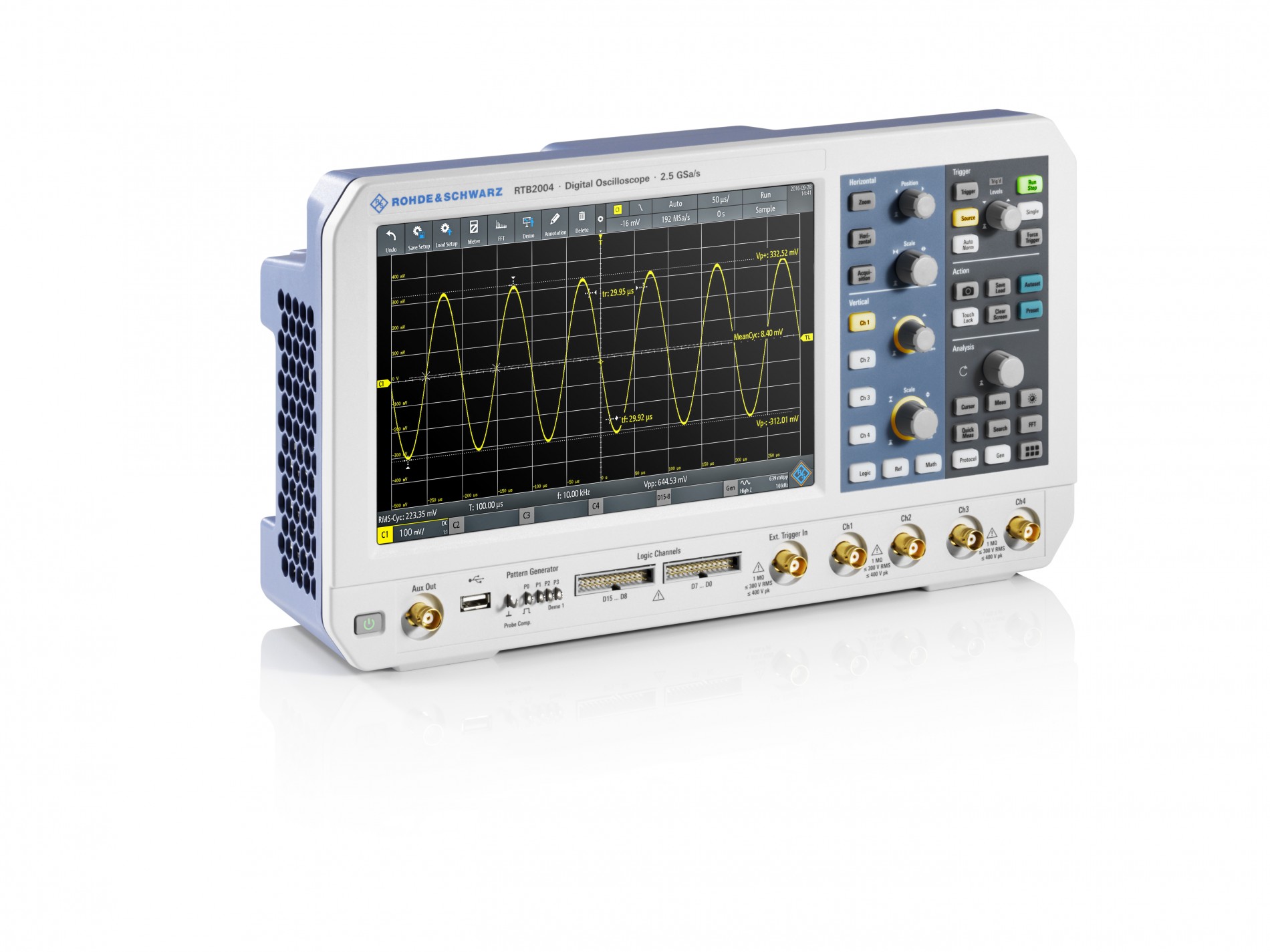

Рекомендуется выбирать осциллограф с полосой пропускания, в два раза превышающей максимальную частоту сигнала, который вы планируете измерять. Это обеспечит точность и достоверность измерений. Например, если вы собираетесь работать с сигналами до 100 МГц, выбирайте осциллограф с полосой пропускания не менее 200 МГц, как у rtb2004 на сайте https://rohdeschwarz.shop/.
Глубина памяти: для чего она нужна?
Глубина памяти осциллографа определяет, сколько точек данных он может сохранить в одном измерении. Чем больше глубина памяти, тем дольше вы сможете записывать сигнал без потери данных. Это особенно важно при анализе быстро меняющихся сигналов или при необходимости захватывать редкие события.
Глубина памяти измеряется в количестве точек и может варьироваться от нескольких тысяч до миллионов. Для большинства задач будет достаточно глубины памяти от 1 до 10 Мс. Однако, если вы планируете анализировать сложные сигналы или делать длительные записи, стоит обратить внимание на модели с глубиной памяти от 20 Мс и выше.
Разрешение АЦП: как оно влияет на качество измерений?
Разрешение аналого-цифрового преобразователя (АЦП) определяет, насколько точно осциллограф может измерять уровень сигнала. Оно измеряется в битах, и чем выше разрешение, тем более точные результаты вы получите. Стандартное разрешение для большинства осциллографов составляет 8 бит, но существует множество моделей с разрешением 10, 12 и даже 14 бит.
Выбор осциллографа с высоким разрешением особенно важен, если вы работаете с низкими уровнями сигнала или хотите точно измерять небольшие изменения. Например, для работы с аудиосигналами или медицинскими приборами рекомендуется выбирать осциллограф с разрешением не менее 10 бит.
Частота дискретизации: как часто осциллограф считывает данные?
Частота дискретизации — это количество раз в секунду, когда осциллограф считывает сигнал. Она измеряется в гигагерцах (ГГц) и играет важную роль в точности отображения сигнала. Чем выше частота дискретизации, тем более детализированное изображение сигнала вы получите.
Рекомендуется, чтобы частота дискретизации была как минимум в 5 раз выше максимальной частоты сигнала, который вы планируете измерять. Например, для сигнала с частотой 100 МГц частота дискретизации должна составлять не менее 500 МГц.
