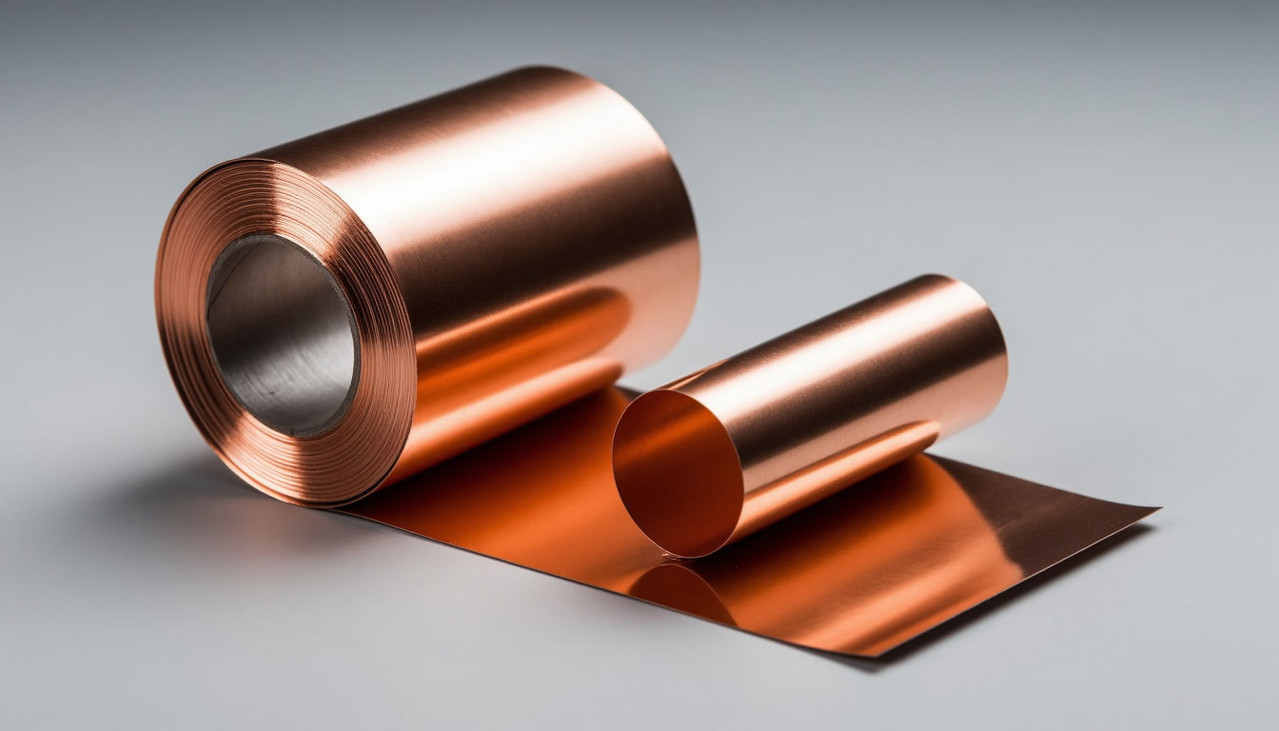

Фольга медная — это тонкий листовой материал из высокочистой меди, широко используемый в электронной и радиотехнической промышленности благодаря своим выдающимся электрическим и тепловым свойствам. Её применение охватывает всё — от печатных плат и гибкой электроники до экранов радиочастотных помех и теплораспределительных элементов. Благодаря высокой проводимости, пластичности и устойчивости к окислению (при соответствующей обработке) медная фольга стала незаменимым компонентом в современных высокотехнологичных устройствах.
В условиях стремительного развития микроэлектроники, миниатюризации устройств и роста требований к их надёжности, роль медной фольги только возрастает. Она выступает не просто как проводник, а как функциональный элемент, обеспечивающий стабильную работу сложных электрических цепей. Ниже подробно рассматриваются свойства, виды, технологии применения и перспективы использования медной фольги в электронике и радиотехнике.
Основные технические свойства медной фольги
Ключевым преимуществом меди является её вторая по величине (после серебра) удельная электрическая проводимость — около 58 МСм/м при 20 °C. Это обеспечивает минимальные потери при передаче электрического сигнала и эффективное рассеивание тепла в активных компонентах. Плотность меди составляет 8,96 г/см³, а температура плавления — 1083 °C.
Высокая теплопроводность (около 400 Вт/(м·К)) делает медь идеальным материалом для тепловых интерфейсов и радиаторов. Пластичность и мягкость позволяют производить фольгу толщиной от 5 мкм до 200 мкм, сохраняя при этом целостность и однородность структуры. Чистота меди для электронных применений регламентируется стандартами и составляет не менее 99,95% (класс C11000 или Cu-ETP).
Виды медной фольги и методы производства
Медная фольга классифицируется в первую очередь по технологии производства: электролитическая (ED — Electrodeposited) и прокатанная (RA — Rolled Annealed). Электролитическая фольга получается осаждением меди на вращающийся барабан из электролита. Она характеризуется шерохововатой поверхностью с одной стороны (примыкающей к барабану) и гладкой — с другой. Эта шероховатость улучшает адгезию к диэлектрику при изготовлении печатных плат.
Прокатанная фольга производится путём многократного проката медного слитка с последующим отжигом. Её структура более изотропна, а поверхность — более гладкая и равномерная. RA-фольга обладает повышенной прочностью на изгиб и меньше подвержена усталостным разрушениям, что делает её предпочтительной для гибкой электроники и динамических соединений.
Применение в печатных платах

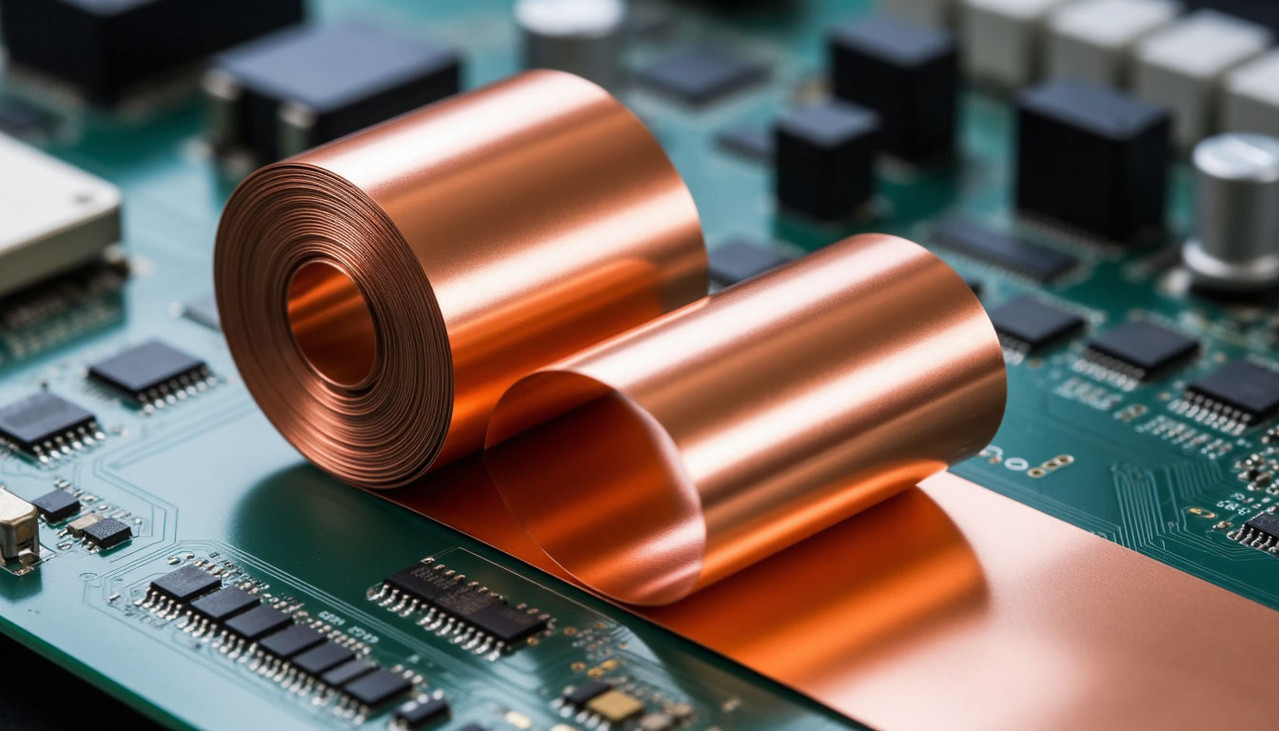

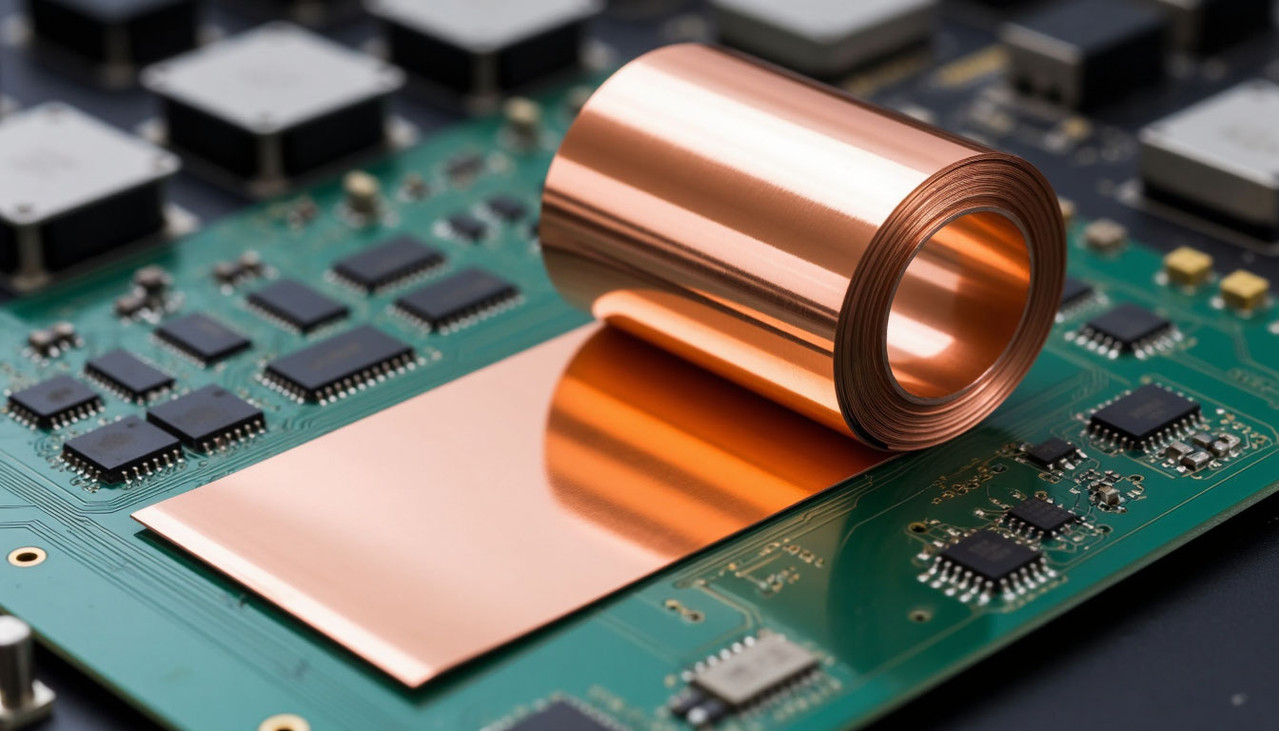

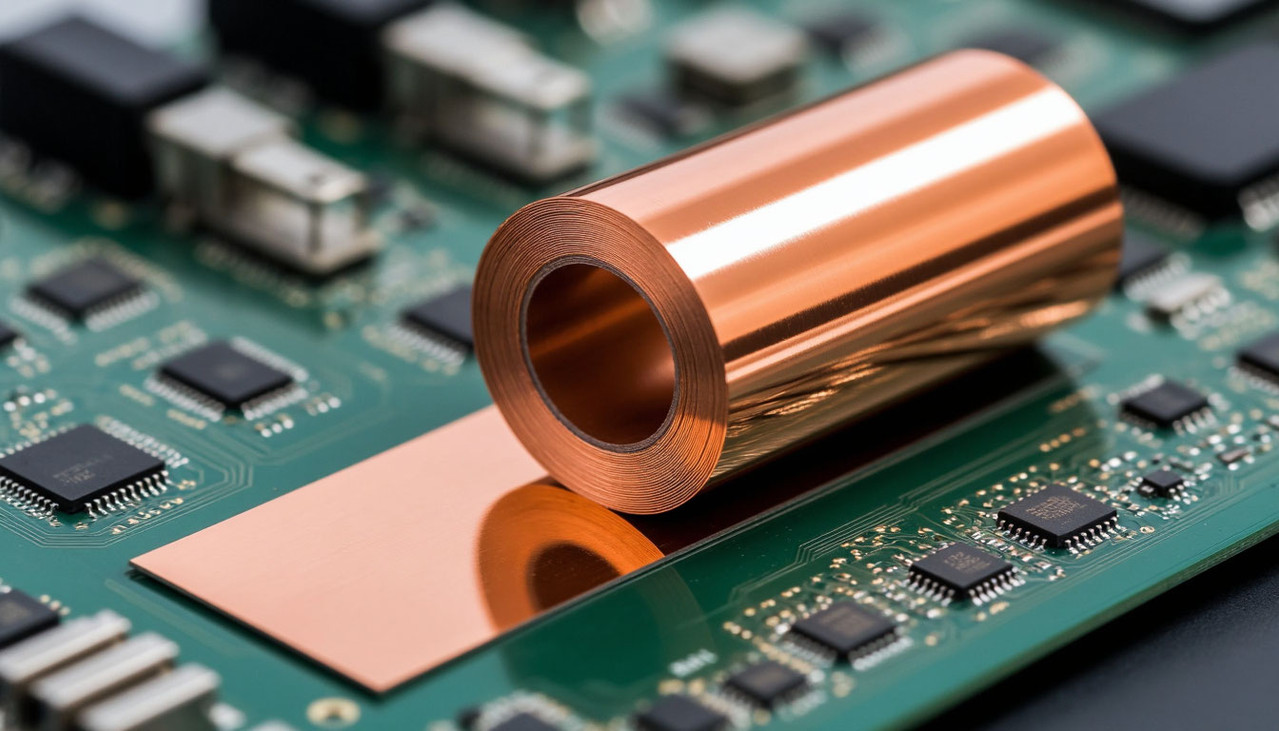

Основное применение медной фольги — это производство печатных плат (ПП). Фольга наносится на диэлектрическую основу (стеклотекстолит, полимид и др.) и служит заготовкой для формирования токопроводящих дорожек. После нанесения фоторезиста и экспонирования изображения дорожек, происходит травление — удаление незащищённых участков меди. Остаётся точный рисунок цепи, соответствующий проекту.
В многослойных печатных платах (МПП) медная фольга используется не только для внешних слоёв, но и для внутренних сигнальных и питающих плоскостей. Толщина фольги выбирается в зависимости от тока: для сигнальных цепей достаточно 18 мкм (0,5 унции), для силовых — 35 мкм (1 унция) и более.
Другие области применения
Помимо печатных плат, медная фольга активно используется для экранирования. Небольшие экраны, обёртки кабелей или внутренние перегородки в корпусах приборов из медной фольги эффективно подавляют электромагнитные помехи, обеспечивая электромагнитную совместимость (ЭМС) устройств.
В гибкой электронике (wearable tech, дисплеи, медицинские сенсоры) применяется тонкая прокатанная фольга, способная выдерживать многократные изгибы без разрушения. В литий-ионных аккумуляторах медная фольга служит токосъёмником для анода, требуя высочайшей чистоты поверхности и отсутствия дефектов.
В радиотехнике фольга используется для изготовления антенн, резонаторов и высокочастотных компонентов, где важна стабильность геометрии и минимальные диэлектрические потери.
Сравнительная таблица типов медной фольги
| Параметр | Электролитическая (ED) | Прокатанная (RA) |
|---|---|---|
| Метод производства | Электроосаждение | Многократный прокат + отжиг |
| Толщина, мкм | 5–200 | 10–200 |
| Шероховатость поверхности | Высокая (для адгезии) | Низкая |
| Удельное сопротивление | ≤1,72 мкОм·см | ≤1,75 мкОм·см |
| Пластичность при изгибе | Средняя | Высокая |
| Основное применение | Жёсткие ПП | Гибкие ПП, динамические соединения |
Стандарты и качество
Качество медной фольги регулируется международными стандартами: IPC-4562 (спецификация для фольги в ПП), ASTM B152 (чистота меди), а также национальными стандартами (ГОСТ 5638-75). Особое внимание уделяется чистоте, однородности толщины, отсутствию микротрещин, включений и окислов.
Поверхность фольги часто подвергается дополнительной обработке — нанесению тонкого слоя сплава (например, цинк-никель) для улучшения паяемости и защиты от окисления при хранении.
Обработка и подготовка поверхности
Для улучшения адгезии к диэлектрическим основаниям медная фольга часто подвергается специальной обработке поверхности. Это может быть химическое или электрохимическое создание микрошероховатостей, нанесение защитных покрытий или активация поверхности для лучшего сцепления.
В производстве многослойных плат используется процесс чернения поверхности меди — создание тонкого слоя оксида меди, который улучшает адгезию между слоями при прессовании. Также применяются различные антикоррозионные покрытия для защиты фольги при хранении и транспортировке.
Экологические аспекты производства
Производство медной фольги связано с определенными экологическими вызовами, особенно в части использования химических реагентов и водных ресурсов. Современные предприятия внедряют системы замкнутого водоснабжения и технологии регенерации химических растворов.
Переработка медной фольги из отходов электронной промышленности становится важным направлением в контексте экономики замкнутого цикла. Медь хорошо поддается вторичной переработке без потери своих электротехнических свойств.
Перспективы и инновации
С развитием технологий 5G, интернета вещей (IoT) и носимой электроники растёт спрос на ультратонкую (<10 мкм) и сверхтонкую (<5 мкм) медную фольгу. Исследования направлены на создание композитных фольг с нанопокрытиями, улучшающими коррозионную стойкость и термостабильность.
Специалисты металлургической компании Буран считают, что в ближайшие годы ключевыми трендами станут повышение точности толщины, снижение шероховатости для высокочастотных применений и разработка экологически чистых методов производства без использования тяжёлых металлов.
FAQ: Часто задаваемые вопросы
1. Чем медная фольга лучше алюминиевой в печатных платах?
2. Можно ли использовать медную фольгу для экранирования Wi-Fi и Bluetooth?
3. Какой толщины выбрать фольгу для самодельной печатной платы?
4. Почему медная фольга темнеет со временем?
5. Можно ли паять медную фольгу без флюса?
6. Влияет ли чистота меди на проводимость фольги?
7. Чем отличается RA-фольга от ED при использовании в гибких платах?
8.Как проверить качество медной фольги в домашних условиях?
Заключение
Медная фольга — это незаметный, но критически важный элемент современной электроники. Её уникальные свойства обеспечивают надёжную и эффективную работу миллионов устройств — от простых бытовых приборов до сложнейших космических систем. Постоянное совершенствование технологий производства и обработки позволяет расширять границы её применения, делая медную фольгу неотъемлемой частью технологического прогресса.
