Для измерения состояния электрической проводки, в частности высокого сопротивления изоляции, служит прибор мегаомметр. Он позволяет не только обнаружить проблему, но и оценить её значимость.
Устройство аппарата, принцип работы, классификация
Штатным средством таким, как мультиметр, зафиксировать повреждения и утечку тока через микротрещины в изоляции практически невозможно. Для этих целей используют поверенный мегаомметр https://va-rus.ru/megaommetry/, который подаёт постоянный ток и осуществляет вольт-амперную характеристику. Тестер позволяет определить в цепи короткое замыкание, состоянии изоляции: присутствие влажности, наличие механических повреждений.

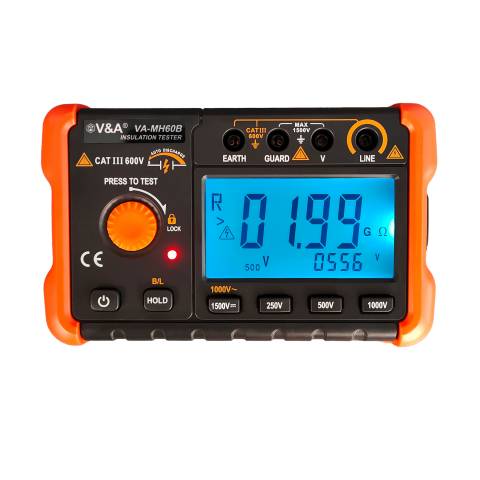

Электротестер состоит из следующих компонентов: источника напряжения (аккумулятора или, в более старых моделях, ручного генератора с ручкой), амперметра, измерительного щупа и табло со шкалой. На корпусе расположены три входа в виде контактных зажимов, к которым подсоединяют стержни с зажимами. Первый служит для заземления, второй — для объекта (линии), третий — для экрана. Сопротивление в измерителе определяется по формуле Ома. Различают две основные модели: механические и электронные. Механизированная (аналоговая) модификация благодаря динамо-машине не нуждается в источнике питания, работает полностью автономно. Но, чтобы получить достоверные сведения, необходимо удерживать аппарат в неподвижном состоянии, что крайне трудно сделать, когда вращаешь ручку генератора. Здесь часто требуется усилие сразу двух человек. Среди недостатков — нелинейность аналоговой шкалы, которая не выдаёт точные значения.
Электронные оснащены источником питания и своей микропроцессорной базой, что значительно расширяет функционал аппаратуры: можно задавать параметры и режимы. Вычисления проводятся на основе оперативной памяти. Расчёты отличаются большей точностью по сравнению с механическими аналогами.
Как пользоваться, меры предосторожности
Работать с измерителем может только прошедший подготовку электротехник. Несмотря на то, что механизм несложный, при измерительных работах требуется придерживаться правил безопасности. Высокое напряжение, создаваемое аппаратом, опасно для жизни человека. Перед проверкой цепи сеть необходимо обесточить, сняв нагрузку, выключить из сети все электроприборы. Второй этап — для удаления остаточных зарядов устанавливают заземление, используя медный провод. Для измерения однофазной проводки используются одинарные стержни-«крокодильчики», их подсоединяют к «земле» и «линии». Сопротивление в каждом кабеле тестируют отдельно на взаимодействие с землёй и относительно других проводов.
Работы проводятся в следующей последовательности:
- Подготовка и установка заземления (описана выше).
- Выбор диапазона измерения и уровень подаваемого напряжения.
- Проверка на обесточивание электросети.
- Подсоединение стержней.
- Снятие заземляющего устройства с исследуемого объекта.
- Включение аппаратуры, подача тока.
- Снятие показаний.
- Снятие остаточного электротока.
- Отключение щупов.
Поскольку омметр генерирует электроток в 500 — 1500 вольт, важно пользоваться резиновыми диэлектрическими перчатками, нельзя касаться неизолированных участков на рукоятке и щупах. Запрещается работать во время дождя, влажность должна соответствовать допустимым нормам. В заключении отметим, что пользоваться необходимо только приборами с поверкой. Для проведения метрологической оценки применяются эталонные вольтметры и омметры.
