Монтаж отопительной системы – важный фактор для создания комфортного проживания в частном доме. Есть возможность подключиться к централизованной системе отопления, а можно смонтировать её своими руками. Хорошим вариантом будет создать систему по схеме отопления «ленинградка», но для начала нужно понять принцип работы и оценить плюсы и минусы оборудования.
Принцип устройства системы

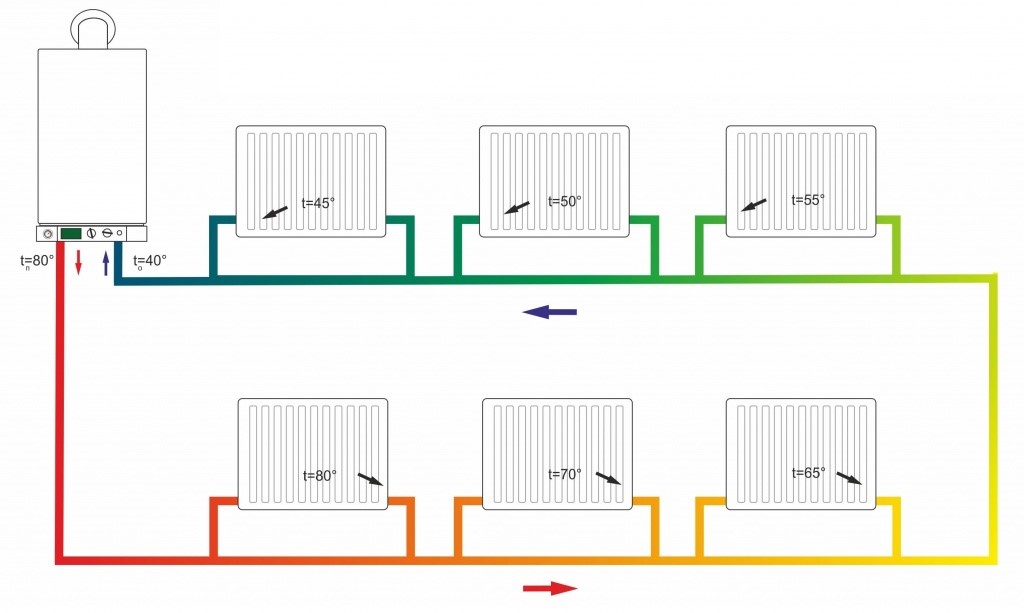

В «ленинградке», как и в любой другой однотрубной системе, жидкость течёт по кольцевой магистрали, которая является одновременно и приводящим, и отводящим трубопроводом. Теплоноситель движется по замкнутому коллектору, переходя в радиаторы и отбирая из них остывшую жидкость. Проблема в том, что в каждый последующий радиатор проходит и остывшая вода, поэтому те приборы, которые находятся в конце цепи, нагреваются очень плохо.
Вода может течь по «ленинградке» самотёком или принудительным способом. Первый предполагает точный расчёт при монтаже, чтобы бы постоянный уклон трубы. Второй же требует установки насосного оборудования, зато теплоноситель лучше проходит через радиаторы.

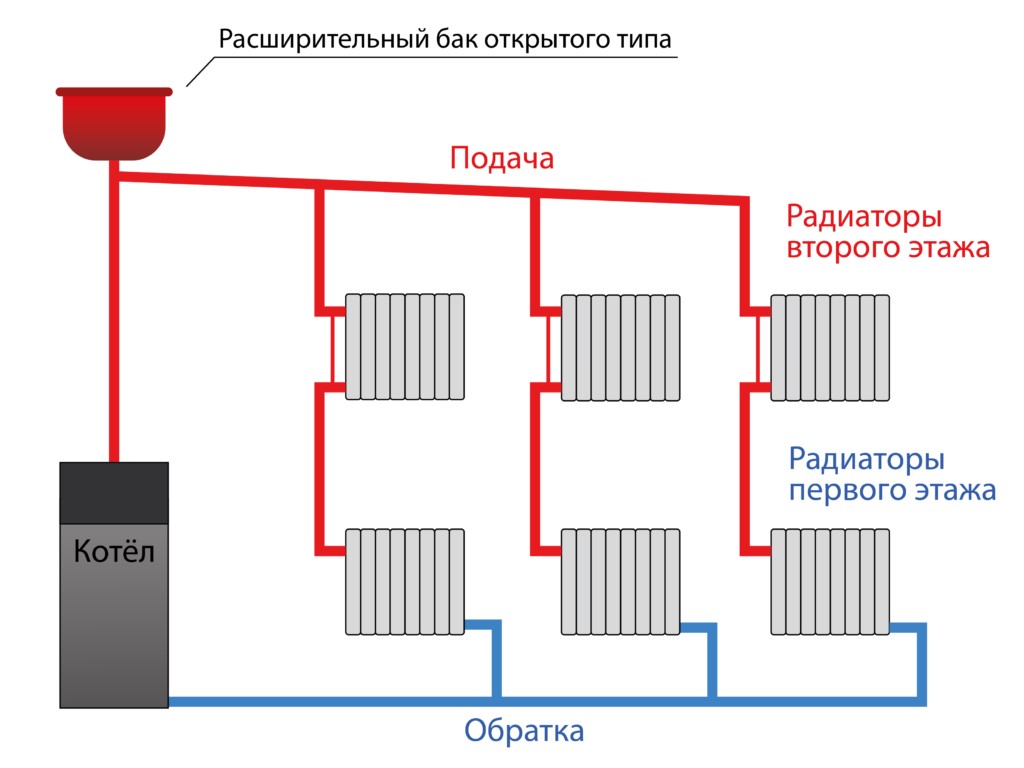

При монтаже системы с естественной циркуляцией котёл устанавливают ниже уровня батарей, а магистральный контур собирают из труб большего диаметра, чем у насосной системы. На верхней точке системы (обычно на чердаке здания) устанавливают расширительный бак, который разгоняет идущую воду и стравливает попавший в оборот воздух. Подача воды идёт на возвышение к баку, а обратка проходит через этажи вниз, к котлу.
Разновидности
По расположению системы «ленинградку» делят на вертикальную и горизонтальную. Первая проходит через несколько этажей (поэтому её лучше ставить в многоэтажном частном доме) и предполагает возможность монтажа тёплого пола и полотенцесушителей. Горизонтальную же устанавливают в одноэтажном здании: такую систему можно поместить под напольное покрытие.
Если рассматривать по системе циркуляции, то частично выше уже рассказывалось о естественных и принудительных способах работы. Если горизонтальный тип «ленинградки» предполагает трубу длиной больше 30 метров, устанавливать насос всё же придётся. Насосные же системы делятся на 2 вида: открытые и закрытые.
Первая мало отличается от самотёчной, только здесь устанавливается насосный узел, а наклон труб не важен. Закрытая же система требует дополнительной установки гидроаккумулятора (в нижней точке), воздухоотводчика (вместо расширительного бака), манометра.
Подключение магистрали к приборам
Немного подробнее рассмотрим схемы горизонтального типа «ленинградки». Одним из классических вариантов считается параллельное подключение отводок от пробок нижнего коллектора к радиаторам. Монтаж простой, но ремонт не очень удобный: при починке одной секции придётся сливать всю систему.
Другим способом является параллельный монтаж, но патрубки каждой секции будут уже на шаровых кранах. Этим способом достигается работа всей системы, даже если один радиатор снят для ремонта (вода идёт по байпасам, перемычкам), и можно регулировать уровень нагрева каждой секции.
Третья эффективная схема – подводящие и отводящие элементы находятся по диагонали относительно друг друга. Тем самым можно добиться равномерного прогревания отопительного прибора.
